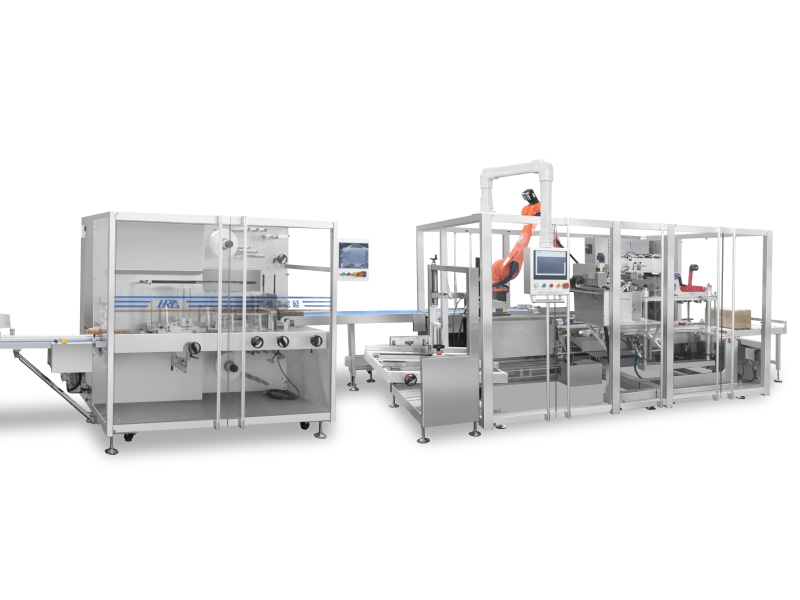

Línea de producción de empaquetado y embalaje de películas K600B+KZFR3

Línea de producción de encartonado, empaquetado y embalaje de botellas Parámetros Modelo PZX-300L Módulo estuchador Tamaño de la caja (largo x ancho x alto) Máx.: 210 x 108 x 65 mm Mínimo: 70 x 33 x 17 mm Tamaño del folleto (largo x ancho) (100-180) x (100-280) mm Calidad del folleto 60-60 g/m2 Producción 150-300 cajas/min Fuerza 2,2 kW Módulo de bandas Tamaño del paquete (largo x ancho x alto) Máx.: 250 x 180 x 120 mm Mínimo: 100 x 80 x 60 mm Material de embalaje Película de PE Ancho: 45-80 mm Espesor: 60-80 um Producción 25-30 paquetes/min Fuente de alimentación 220 V/50 Hz Fuerza 5 kW Aire comprimido 0,6-0,8 MPa Dimensiones 2900x1200x1830mm Peso 1200 kg Empaquetadora de cajas Tamaño de la caja (LxAnxAl) (300-550) x (200-400) x (200-350) mm (personalizable) Velocidad de carga Brazo robótico ≥10 colocaciones/min Fuente de alimentación 380 V 50 Hz Fuerza 8 kW Aire comprimido 0,6 Mpa Dimensiones 4200x2300x1860 Peso 1200 kg Bomba de aire Aire comprimido 0,5-0,8 MPa Flujo de aire >0,2 m² Fuente de alimentación 220 V 50 Hz; 380 V 50 Hz Capacidad de conversión de frecuencia del motor 0-50 Hz Dimensiones (largo x ancho x alto) 19800X1170X2100 Peso 8900 kg Potencia total 19,8 kW Certificados ISO9001:2000; CE Garantía 1 año Características Módulo estuchador 1. Fácilmente visible diseño de balcón con pluma n, c Empuje continuo hacia atrás mediante 21 grupos de ejes de empuje , El aluminio, el acero inoxidable y el vidrio templado le dan un aspecto elegante y sofisticado. Funcionamiento intuitivo. ion y fácil mantenimiento Enancia . 2. Motor principal SEW y s transmisión principal por correa sincronizada garantizar un alto Eficiencia de transmisión, bajo nivel de ruido y alto nivel de durabilidad. 3. Los cables y tubos neumáticos ocultos en ranuras de acero inoxidable mejoran la estética interior de la máquina. Aislamiento. o La separación del área de operación del área de transmisión evita intervenciones cruzadas. La rotación del panel de control de 0 a 100 grados facilita el mantenimiento y la limpieza. 4. El ancho de la cinta transportadora de cajas se ajusta según las especificaciones del material en la parte delantera de la línea. Se puede configurar el número de capas. Residencia en Especificaciones de encartonado. La velocidad de carga se sincroniza con la velocidad del material entrante. 5. El ajuste del ancho del material, el ancho de la caja y la posición del eje de empuje fuera del mecanismo de la máquina permite un espacio amplio y un fácil acceso. 6. El cargador de cartón se puede levantar para una puesta en servicio más cómoda. 7. Recogida de cajas de cartón mediante múltiples cabezales de succión garantiza una Formación y carga automática de cajas de cartón. T la revista puede almacenar 500-1000 cajas, que son transportado mediante cinta transportadora controlada por cilindro neumático de reposición. 8. Varios dispositivos de control son en su lugar, como rechazar una alimentación de material fallida, un folleto faltante o un bloqueo de solapa de pliegue fallido. Módulo Bundler 1. Diseño de última generación de estructura y sistema de control electrónico . M ain servoaccionamiento i aislado del área de operación. Cumple con GMP. 2. Avanzado sellado térmico mecanismo, p Sellado termofusible de película de PE sin superposición perfecto , y doble película tambaleándose Estructura guardada embalaje material s y reducir costos. 3. Pre-multicarril pila en mecanismo aumenta sustancialmente la velocidad del cartón agrupación y cotejo mediante el cual la velocidad de alimentación puede alcanzar 200-400 cajas/minuto en el etapa de procedimiento . B La velocidad de enrollado no es inferior a 40 paquetes/minuto. 4. B fuerza de undling es ajustable. C colgar en productos y Ajustar la máquina es fácil. El cambio de formato y el ajuste de la máquina toman menos de 10 minutos. Módulo empaquetador de cajas 1.PLC + HMI controla el conteo automático, apilado, formación de cajas, carga y sellado. 2. El sistema de apilamiento se puede ajustar según el tamaño de la caja y el patrón de apilamiento. 3. No menos de 10 colocaciones por minuto para una carga rápida de casos. 4. La formación de cajas y la colocación de KDF son accionadas por servomotor y el conjunto de robot Kuka de seis ejes para la carga de cajas garantiza una carga estable y confiable. 5. Alta compatibilidad. Volante con escalas para ajuste y puesta a punto. 6. Existen advertencias en caso de fallas de la máquina, productos faltantes, cajas faltantes o atascos de la máquina.

Se utiliza para la integración de líneas de producción en una amplia variedad de industrias y puede realizar tareas de movimiento y apilado de manera eficiente.

Línea de producción de blíster y encartonado de viales y ampollas DPT350W+ZHJ300 Parámetros Modelo DPT350W+ZHJ300 Módulo de bandeja Velocidad de perforación 10--30 cortes/min Material de embalaje PVC/PVDC Ancho máximo: 350 mm Espesor: 0,15~0,50 mm Ámbito de aplicación Viales, ampollas, otros bajo pedido Funciones principales calentamiento-conformación-detección-tracción-laminación-perforación-alimentación-transmisión Profundidad máxima de conformado 25 mm (personalizable ≤ 45 mm) Área máxima de formación 345 x 150 mm Rango de carrera estándar≤150 mm personalizable≤250 mm Fuente de alimentación 380 V 50 Hz Potencia total 9 kW Aire comprimido 0,5~0,7 MPa Consumo de agua de refrigeración Enfriador/refrigerador circular de agua del grifo Ruido 40-70 dB Dimensiones (largo x ancho x alto) 4800X1170X2100 Peso 3000 kilos Frecuencia del motor 0-50 Hz Módulo estuchador Producción 150-260 cajas/min Tamaño de la caja 70-260 mm × 35-100 mm × 16-80 mm Potencia del motor principal 2,2 kW Potencia total 4 kW Dimensiones (largo x ancho x alto) 4810x1720x1750mm Peso 2500 kilos Fuente de alimentación 380 V/50 Hz Suministro de aire 0,6~0,8 MPa Potencia total 6,5 kW Consumo de aire 260 l/min Ruido ≤75dB Certificados ISO9001:2000;CE Garantía 1 año Descripción Con un diseño de balcón abierto fácilmente visible y un concepto modular, la DPT350W+ZHJ300 es ideal para la fabricación y carga de bandejas para viales, ampollas, inyectables (polvo), líquidos orales o bandejas de mayor tamaño y formas especiales para dispositivos médicos, dispositivos electrónicos (células) y cosméticos. Sus compartimentos a prueba de golpes con forma de vaso son ideales para inyectables, ampollas y líquidos orales. Gracias a su servoaccionamiento, ofrece una integración inteligente y un rendimiento de alta velocidad. Características Módulo blíster 1. La transmisión y el motor principales, instalados en la parte trasera de la máquina, facilitan el mantenimiento. La transmisión por correa sincronizada reduce el ruido y la contaminación por aceite. 2. Ajuste de la estación de trabajo mediante volante equipado con pantalla de posición digital. 3. El precalentamiento segmentado con placa calefactora de silicona alargada en la estación de calentamiento mejora el efecto de conformado. Las placas calefactoras superior e inferior pueden separarse y desplazarse tras la parada de la máquina para evitar dañar el plástico del material de embalaje. 4. El mecanismo de tracción, controlado independientemente por un servomotor, ofrece un rendimiento estable y una sincronización precisa. La longitud de la carrera se puede ajustar directamente a través del panel de control PLC según el tamaño del blíster. 5. El bobinado de material de embalaje a través de un carrete con cojinete de expansión de aire con plataforma de unión y empalme de PVC facilita un cambio más rápido de los materiales de embalaje. 6. La alimentación forzada mediante un brazo robótico de selección y colocación garantiza una colocación precisa de la entrada sin dañar las ampollas. Módulo estuchador 7. La estuchadora continua ZHJ300 es una máquina fotoeléctrica, neumática y mecánica de alta tecnología, aplicable a una amplia gama de blísteres, frascos de medicamentos, ungüentos y otros productos similares. 8. Cuenta con un proceso totalmente automático de transporte y detección de productos, plegado y transmisión de folletos (de 1 a 4 veces), detección de folletos, recogida, armado y transmisión de cajas, colocación de productos en cajas, estampado de lotes y sellado de cajas (con adhesivo termofusible o por pliegue). Es la opción ideal para la producción integrada y la producción en masa. 9. ZHJ300 adopta PLC, detección fotoeléctrica y HMI. 10. La pantalla táctil tiene el código y la dirección de cada actuador del sensor, lo que permite consultar las consecuencias causadas por el daño del sensor y del actuador. 11. Con un sistema de monitoreo de sobrecarga para toda la máquina, la cadena transportadora y el empujador, la máquina se detendrá automáticamente para minimizar el daño y la parte sobrecargada se mostrará en la pantalla táctil.

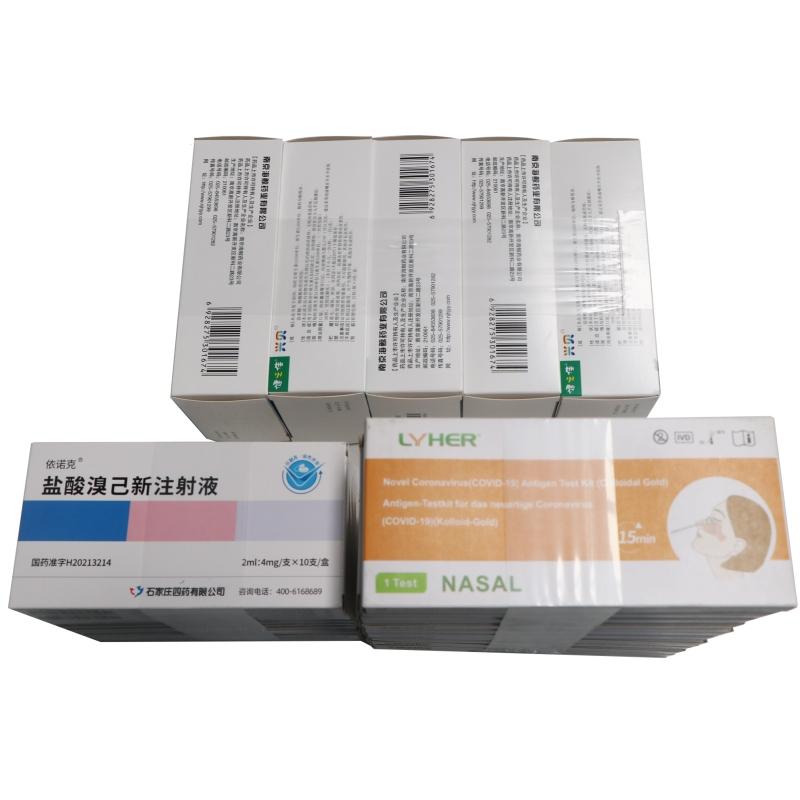

La máquina cuenta, apila y empaqueta automáticamente múltiples productos con cinta de película de PE, ahorrando al máximo energía y material. Se utiliza ampliamente en el empaquetado y embalaje automático de múltiples productos en las industrias alimentaria y estacionaria, especialmente en productos inyectables.

El cargador de cajas de tipo empuje lateral ZXJ-600CT está equipado con componentes eléctricos importados y Siemens PLC + HMI, característico de operación intuitiva y rendimiento estable. , m Se utiliza principalmente en alimentos, medicina, cosméticos y otras industrias.

La máquina empacadora de blísteres de placa sella y envasa blísteres de aluminio/PVC (PTP/PVC) o aluminio/aluminio (PTP/PTP) para tabletas, cápsulas o ampollas, alimentos, productos sanitarios, componentes electrónicos y otros productos similares. El formado por presión positiva y el sellado térmico de platina producen blísteres planos y uniformes con cavidades completas y lisas, lo que resulta muy popular en diversas industrias.

La máquina empacadora de blísteres tipo rodillo sella y empaca blísteres de aluminio/plástico (PTP/PVC) para medicamentos (comprimidos o cápsulas), alimentos, productos de salud, componentes electrónicos y otro Productos similares. El formado por presión positiva y el sellado térmico de platina producen blísteres planos y limpios con cavidades completas y lisas. La velocidad de 180 punzones por minuto es aproximadamente de 4 a 5 veces mayor que la de otras blísterizadoras convencionales. Esta máquina integra las ventajas de las blísteres planas y de rodillos, equipada con un alimentador especial de comprimidos (o un dispositivo automático de reorientación de cápsulas con giro en U), que se caracteriza por una alta frecuencia de punzones, bajo consumo de energía, un proceso preciso y estable, fácil cambio de formato y alto rendimiento, especialmente adaptable a blísteres, lo que resulta en una gran mejora en la eficiencia de producción.

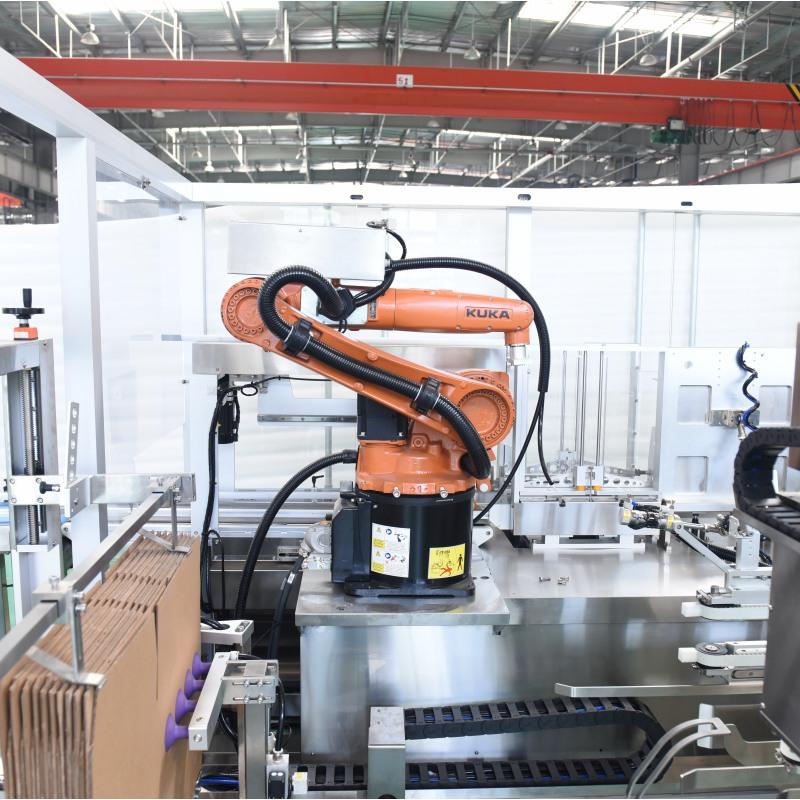

El El robot multiusos de seis ejes de la serie HR tiene un diseño compacto y es flexible y eficiente en su funcionamiento.
